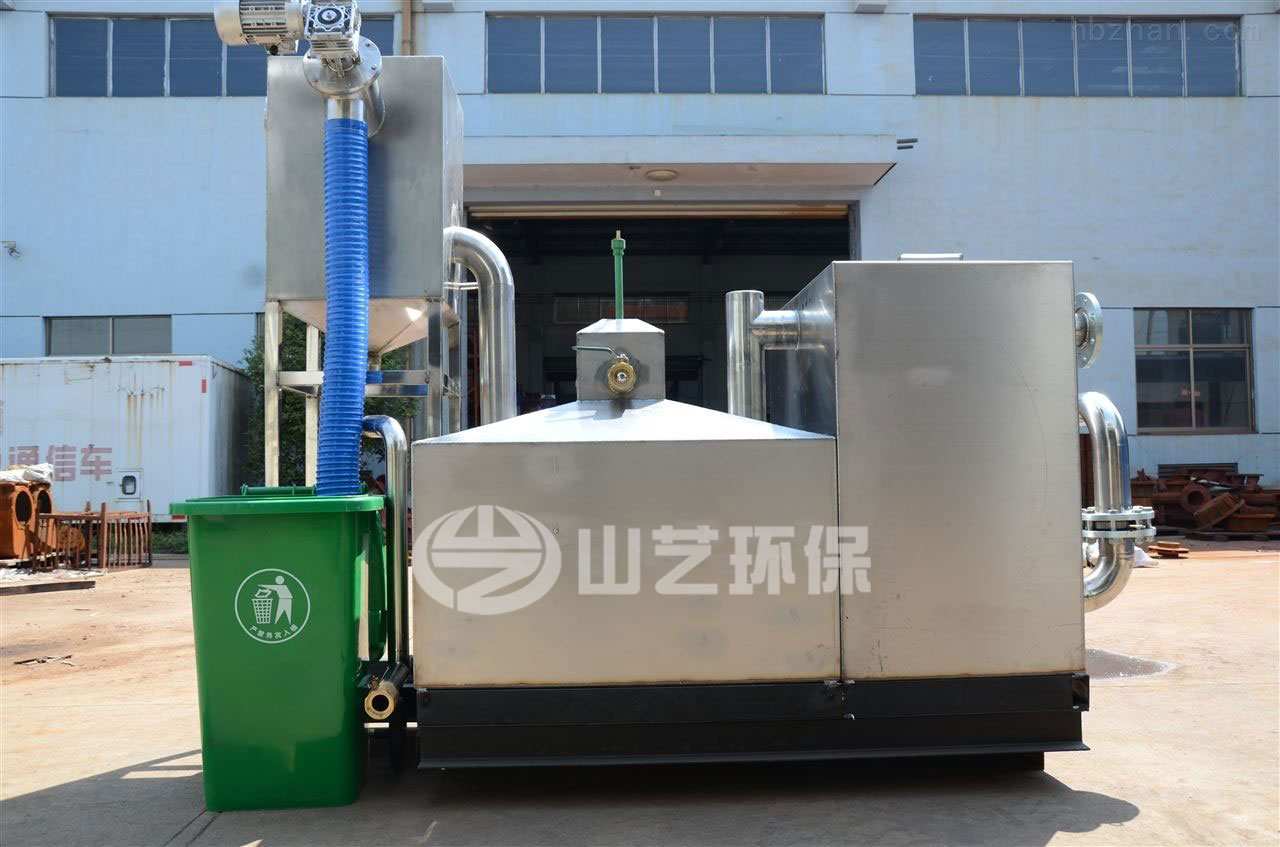

一体化隔油提升设备运行原理说明

2022/3/16 14:38:58 / 作者:一体化隔油提升设备公司厂家 / 来源:山艺环保

1、流程说明简介
隔油设备能处理进水温度≥5℃、油脂含量≤300mg/L、所含动植物油品密度在油温20℃时为0.9 g/cm3~0.95g/cm3、SS浓度≤285mg/L的餐饮废水,经隔油装置处理后的排出水中含油量应符合《污水排入城市下水道水质标准》CJ3082-1999中油脂允许排入城市下水管道的浓度。

A、通过不锈钢除渣器,自动分离废水中所含杂物,无需人工清理渣物;

B、油水分离区通过水油的密度差原理,且通过二次油水分离,让油水分离更彻底;

C、电加热恒温装置分别对分离区和浮油收集区,以防止油水板结,可根据实际运行需要,实行自动时间控制;

D、集油区的废油通过放油阀,定期排到收集油桶内,方便快捷收集废油。

2、设备特点说明

a、隔油器功能说明:

除油:密度差原理+电加热恒温装置*加快油水分离速度

防恶臭气味传播:全密封结构

防油脂结块:电加热恒温加热装置

b、箱体材质:不锈钢sus304,厚度为2mm

c、结构说明:

a)、采样全不锈钢除渣器,使杂物与污水自动分离,确保杂物不进入油水分离区域;

b)、通过油水区和多向控油装置使废油高效收集在储油区,通过放油阀定期排出到收集油桶内;

c)、电加热恒温装置定时对油水分离区和储油水加热,防止废油板结,增大隔油稳定性;

d) 、全密封设计,确保无异味外泄,特殊设计的通风装置,能有效地防止异味外泄,又能及时的吸收空气,防止隔油器内可能发生地真空现象,保证设备安全有效地运行;

e)、排污泄空管道设计,确保设备内残留杂物能有效清理,不影响隔油器的正常使用;

f)、整体结构紧凑,布局合理,占地面积小,安装维修极为方便。

3、外观说明:

a)隔油器箱体焊缝平整,表面无毛刺,无碰撞凹陷现象;

b)隔油器箱体的内、外表面防腐涂层应均匀、美观、无划痕;

c)排油管上可设可视透明管,以检查排油含量;

d)隔油器可配备可移动的收集油桶;

e)隔油器设备上的管道和管道连接可选用卡箍式连接、丝扣连接或法兰式连接。


4、隔油器部件及材质说明:

a)隔油器箱体板材采用不锈钢钢板,选用的不锈钢钢板应符合GB/T 3280的规定;

b)隔油器在稳定运行中应无渗漏至周围的环境中。


5、电控系统技术说明:

a)控制柜体的制造应符合GB/T3797中的有关规定,外壳防护等级应符合GB4208-2008的规定,室内设置时不应低于IP20,室外时不应低于IP24;

b)采用电子液位变送系统,保证系统的灵敏性,且不受介质的变化而出现任何信号反馈失灵情况,从而大大保证系统的安全稳定性;

c)控制柜面板的按钮、开关及仪表等应设置在易操作的位置,且功能标识齐全清晰;

d)控制柜的内部配件应装配合理、结构紧凑、工艺完好、维修方便;

e)电器元件选用3C认证国内知名产品;

f)电控柜的电压等级应为380V,三相五线制;且电压波动+10%时电控柜应能正常工作;

g)控制柜的金属构件设有可靠的接地保护,与接地点相连的保护导线的截面,符合GB/T3797的相关规定,与接地点好色的导线必须是黄、绿双色线。
